铜排的载流量计算！分享三个计算公式，以及过电流查询表；

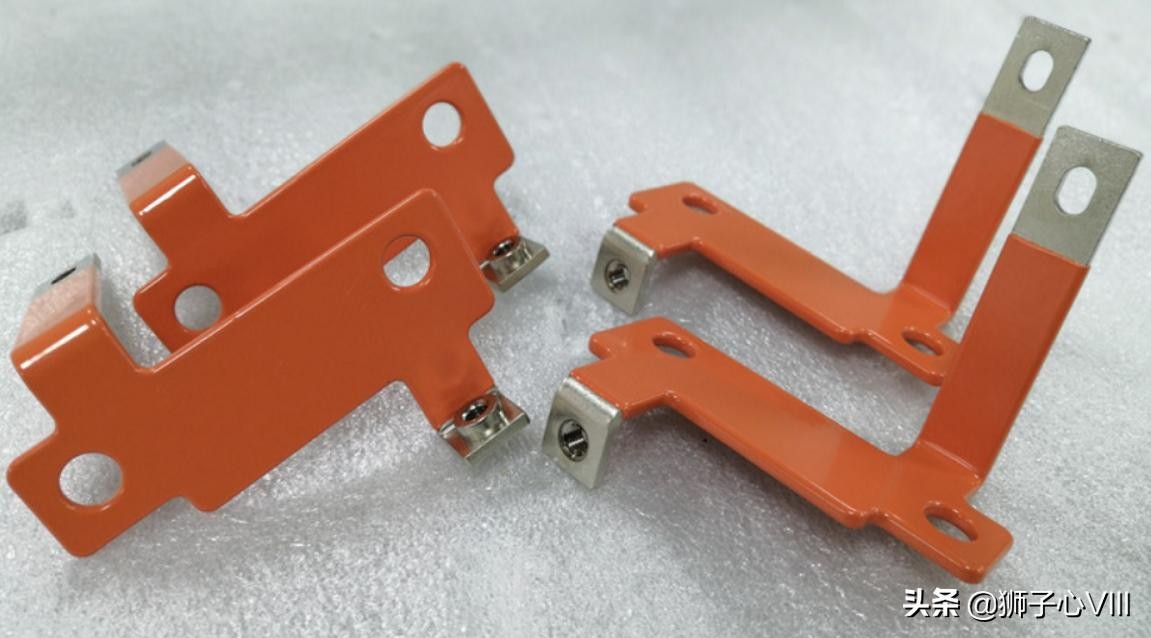

本文介绍了在低压电气柜的应用中，单条铜母排的载流量情况；对于高压柜来说，只要确保铜排之间的安全距离，载流量的选择与低压柜是相同的；

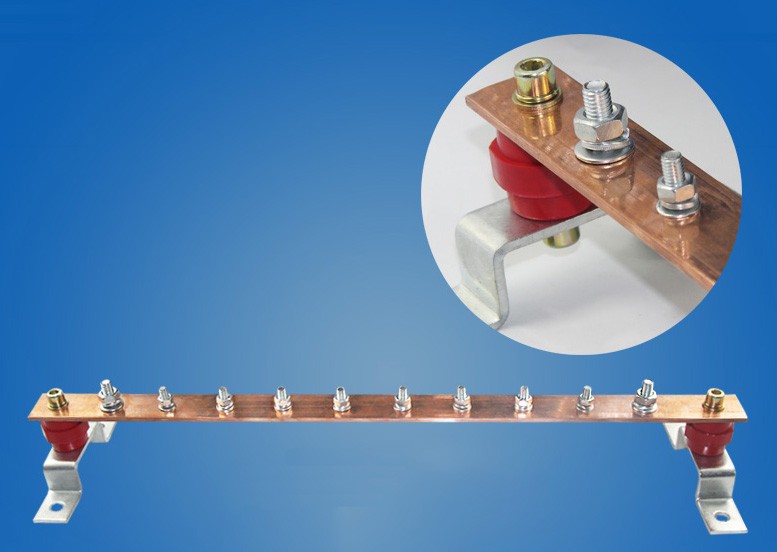

在铜排设计过程中，我们一般是查询铜排的载流量表来确定铜排的载流值；
严格来说，查表并不够精确，原因是铜排的载流能力与铜排的允许温升值有关，一般情况下，允许的温升值越高，那么电流密度可以越大；
一、理论计算；
分享以下3种载流量计算方式；
1.铜母排载流量一般由截面积决定，即电流（A）=电流密度（A/mm²）* 母排截面积（mm²）；
铜的电流密度一般按照5-8A/mm²，若条件较严苛（比如环温65~85℃），可按照4A/mm²；
示例：截面12*2铜排，其保守载流量值为12*2*5=120A；
2.铜排载流量经验公式，即单根矩形铜母排载流量（A）= 排宽（mm）*【排厚（mm）+ 8.5】；
示例：截面12*2铜排，其载流量值为12*（2+8.5）=126A；
3.根据铜排的热损耗和牛顿散热公式，计算单根矩形铜母排的载流量；
首先，由R=ρ(L/S)，得P=I²R＝(I²*ρ*L)/S=(I²*ρ*L)/(W*H)；

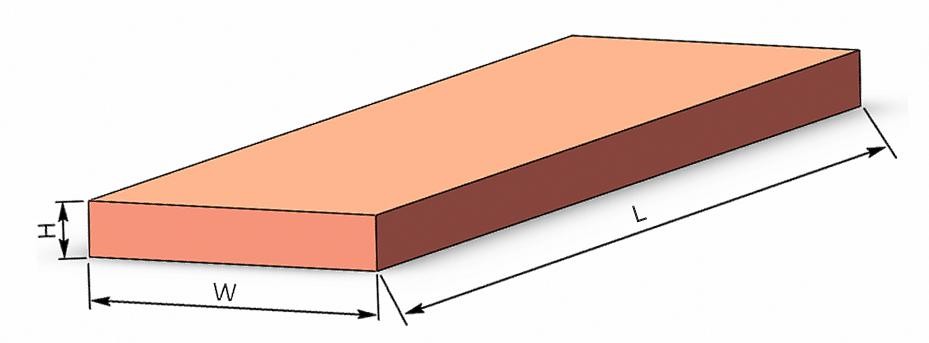

其中：功率P，电流I，电阻R，电阻率ρ，铜排长度L（单位m），截面积S（单位m²，S=W*H）；
其次，根据牛顿热计算公式P=Kt*A*τ=Kt*2*L*(W+H)*τ；
其中：功率P，表面综合散热系数Kt（单位W/m²·K），有效散热面积A【单位m²，A=2*L*(W+H)，忽略截面部分面积】，温升τ（单位℃）；

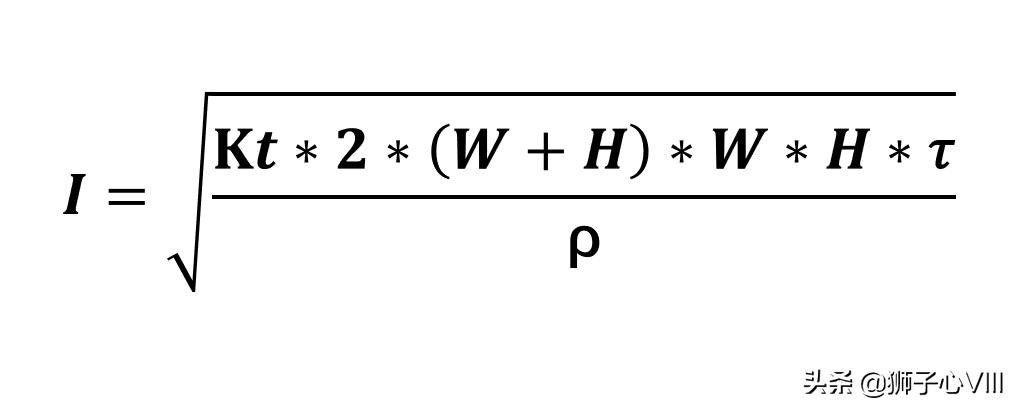

最后，综合上述两个公式，可得：
示例：铜排截面为12mm*2mm，平躺放置（直立一般取6~9，平躺一般取4~7，这里Kt取4.5）；对于温升τ，镀锡铜排的最大允许温升τ为65℃（低压电气柜环温≤40℃，故最高温度不超过105℃）；

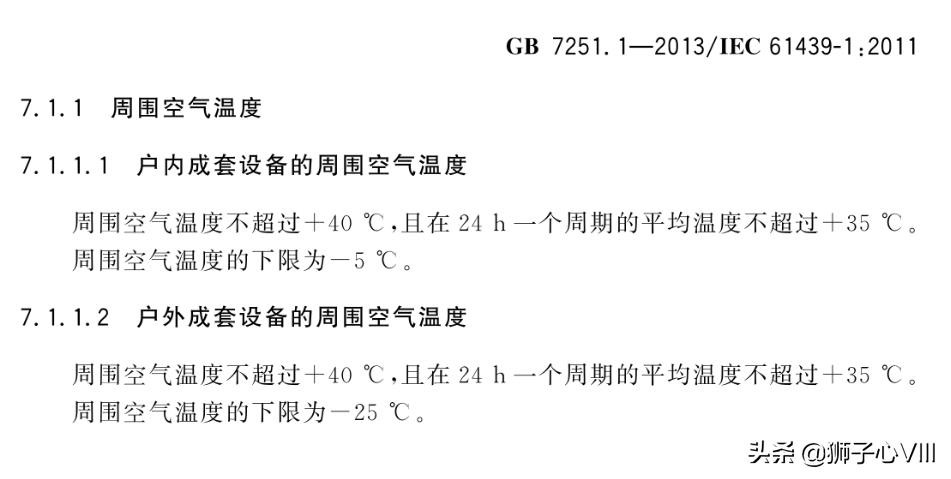

参考GB 7251.1-2013 低压成套开关设备和控制设备 第一部分：总则；环温不超过40℃

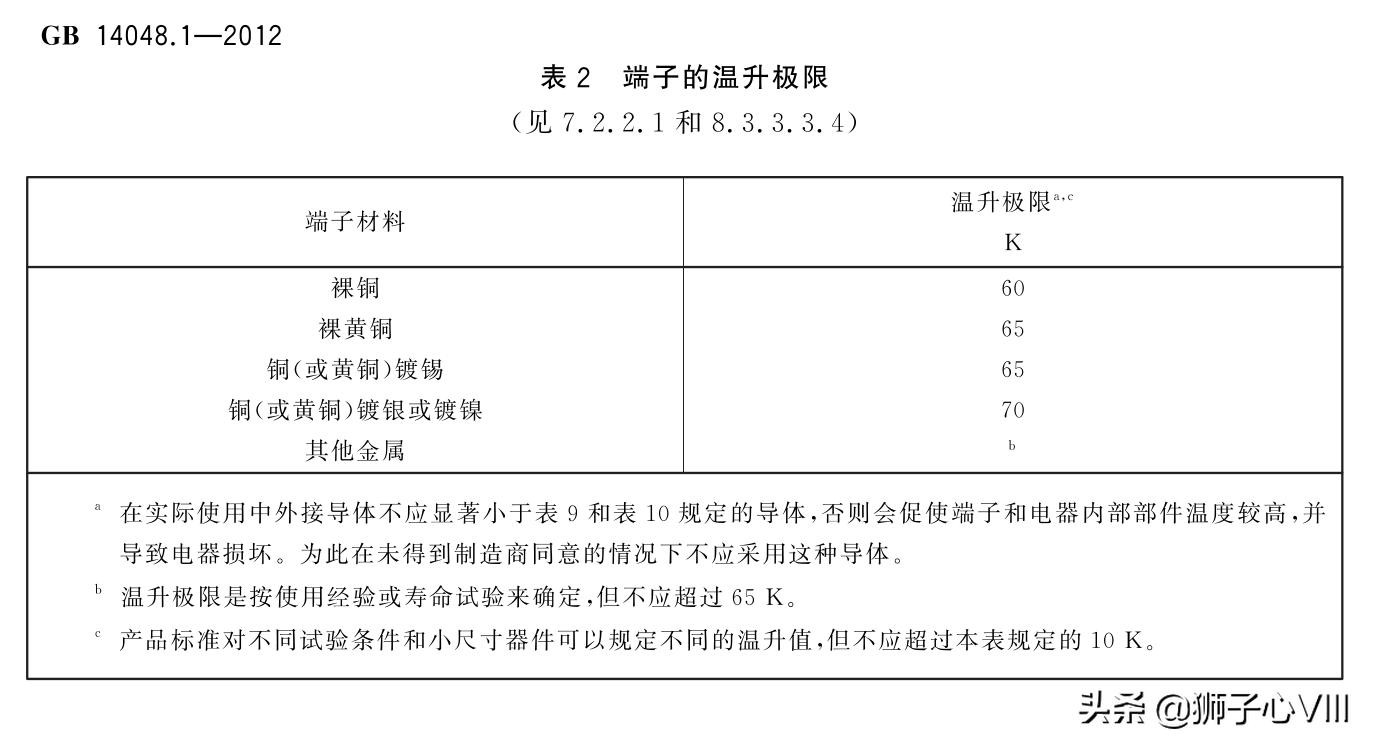

GB 14048.1-2012 低压开关设备和控制设备第1部分：总则；

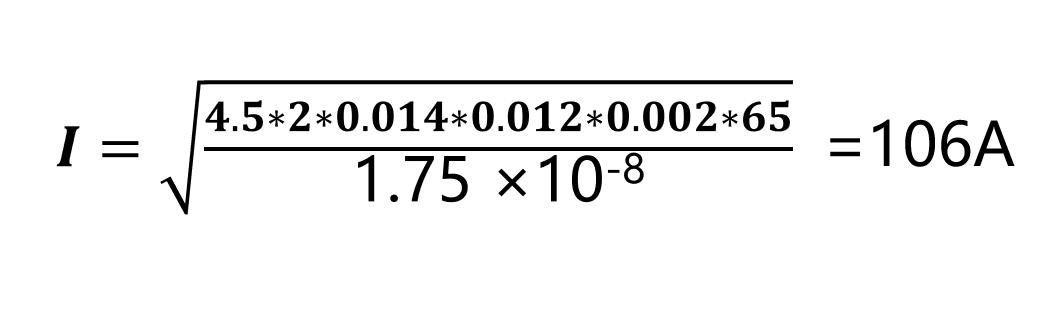

经过计算可得；
二、铜排载流量表（供参考）；
常用铜母线规格及载流量情况，可参考以下表格；对比来看，国内的铜排载流量参考值还比较一致，但与JIS的差异较大；

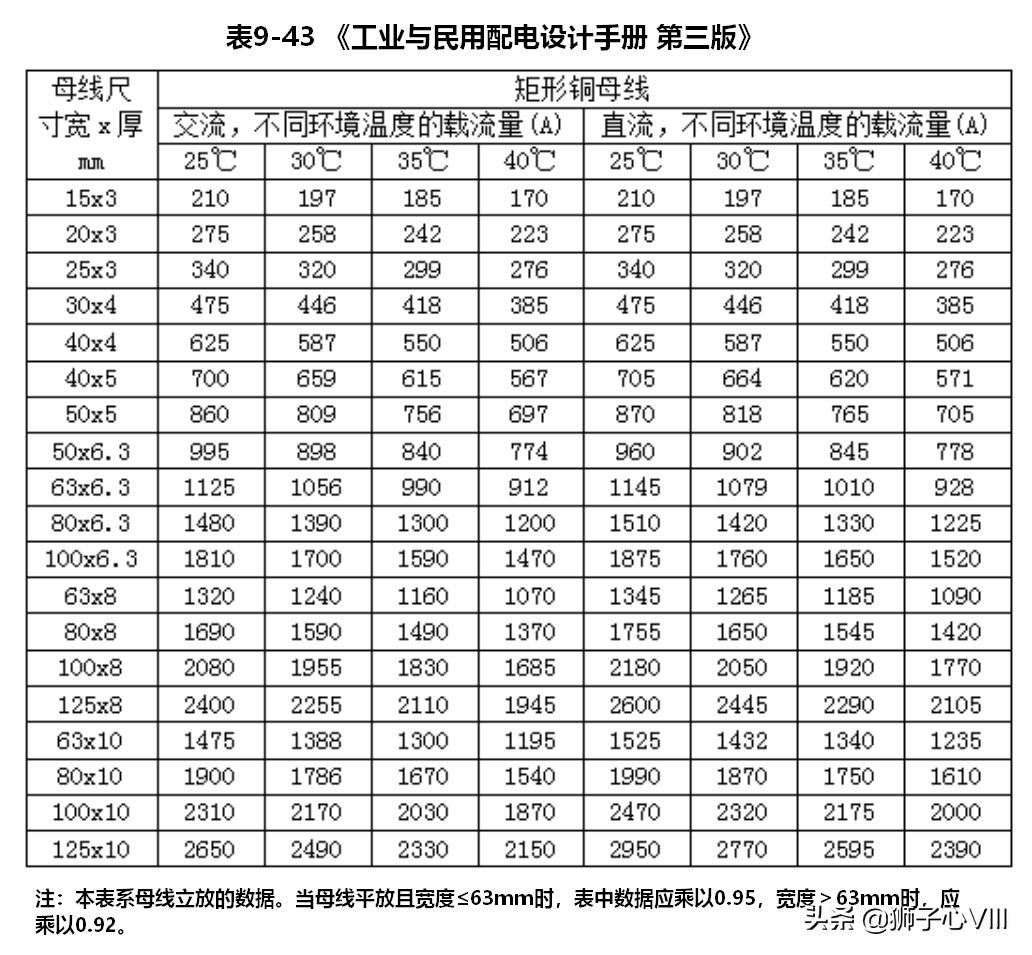

1.如下单片母排的载流量参考表（并非国标），供参考；
这本手册内容非常全面且详尽，大家有时间一定要看一下；

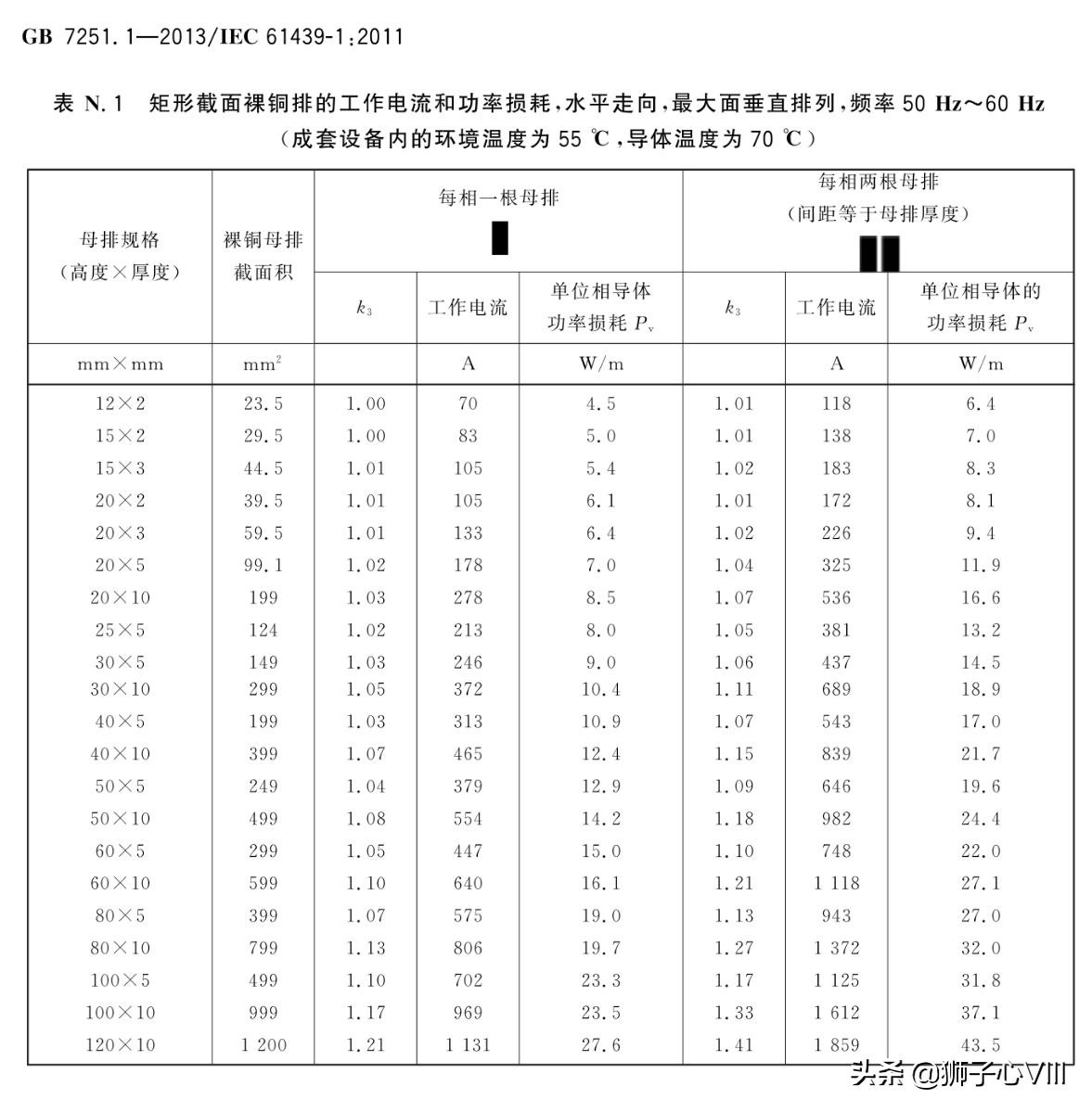

2.在国标中，对于矩形裸铜排的载流量有明确规定的，参考GB 7251.1-2013 低压成套开关设备和控制设备第1部分总则，表N.1；

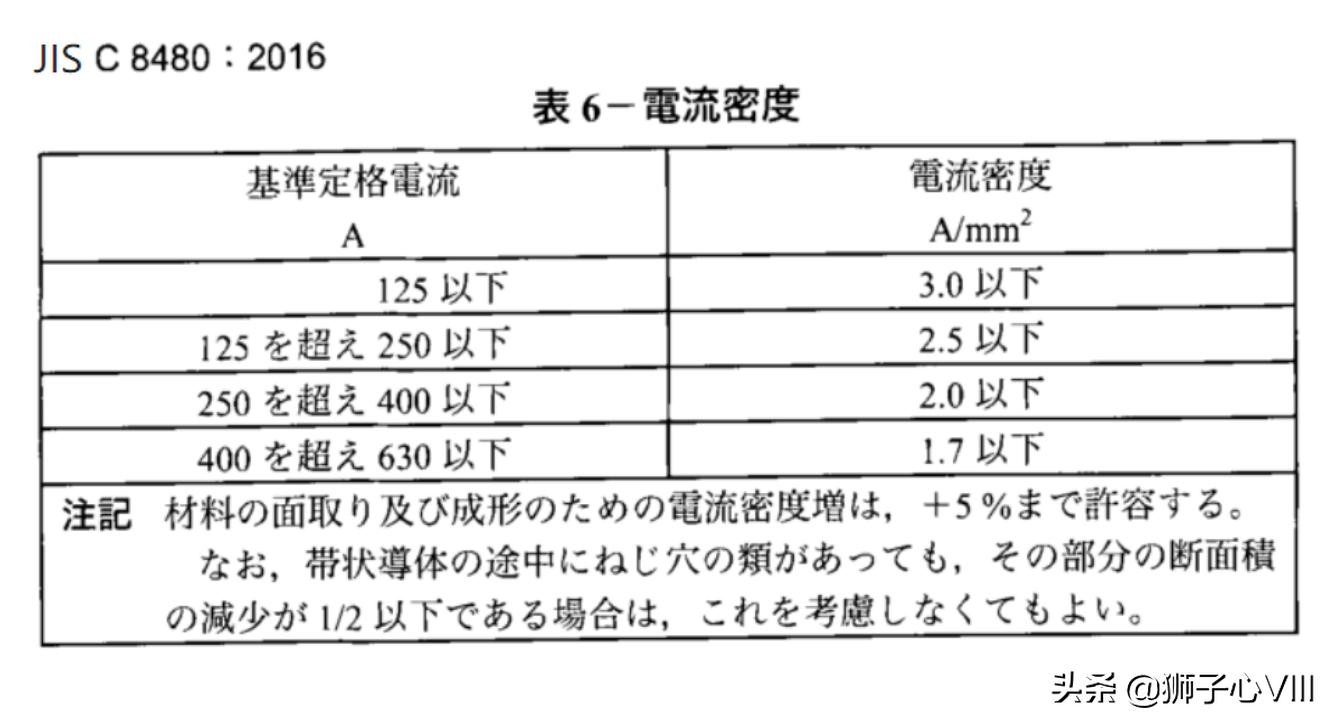

3.JIS标准与国标差异较大，电流密度更为保守，参考JIS C8480-2016 低压配电用箱式开关设备组件；
注释：考虑到材料的倒角和成型影响，电流密度只允许增加5%；当铜排需要打孔时，若打孔后截面积大于原铜排截面积的一半，则打孔对载流量的影响可以忽略；
这次的要点总结如下；
一、理论计算；
1.常规载流量计算公式，电流=电流密度* 母排截面积；
2.铜排载流量经验公式，电流= 排宽*【排厚+ 8.5】；
3.根据热损耗和牛顿散热公式，推导的铜排载流量计算公式（与温升、截面积有关）；
二、铜排载流量表；
1.参考《工业与民用配电手册 第三版》；
2.参考GB 7251.1-2013 低压成套开关设备和控制设备第1部分；
3.参考JIS C8480-2016 低压配电用箱式开关设备组件；
在实际应用中，不要盲目的参考某一规范，一定要综合评估，并进行试验验证；
