科普：什么是建筑中的绝对标高和相对标高？

1、建筑中的绝对标高和相对标高

标高按基准面选取的不同，分为绝对标高和相对标高。

1.绝对标高

绝对标高：是以一个国家或地区统一规定的基准面作为零点的标高，我国规定以青岛附近黄海夏季的平均海平面作为标高的零点；所计算的标高称为绝对标高。除总平面外，一般采用相对标高，即把底层室外的地坪作为相对标高的零点。

2.相对标高

相对标高：以建筑物室内首层主要地面高度为零作为标高的起点，所计算的标高称为相对标高。

1）建筑标高

建筑标高：在相对标高中，凡是包括装饰层厚度的标高，称为建筑标高，注写在构件的装饰层面上。

2）结构标高

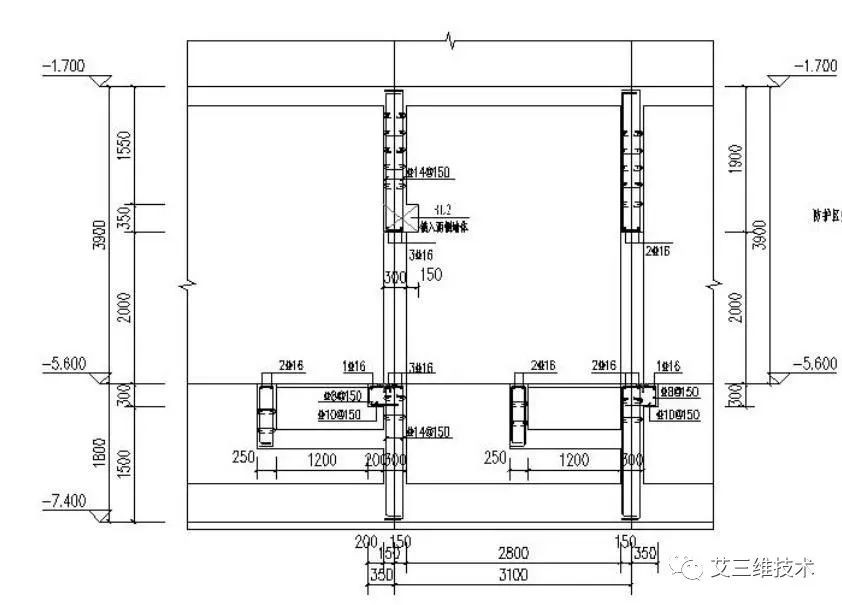

结构标高：在相对标高中，凡是不包括装饰层厚度的标高，称为结构标高，注写在构件的底部，是构件的安装或施工高度。结构标高分为结构底标高和结构顶标高。

一般在建筑施工图中标注建筑标高（但屋顶平面图中常标注结构标高），在结构施工图中标注结构标高。

3.标高注意事项

1）总平面图室外整平地面标高符号为涂黑的等腰直角三角形，标高数字注写在符号的右侧、上方或右上方。

2）底层平面图中室内主要地面的零点标高注写为±0.000。低于零点标高的为负标高，标高数字前加“-”号，如-0.450。高于零点标高的为正标高，标高数字前可省略“+”号，如3.000。

3）在标准层平面图中，同一位置可同时标注几个标高。

4）标高符号的尖端应指至被标注的高度位置，尖端可向上，也可向下。

5）标高的单位：米。

2、延伸阅读：建筑结构

建筑结构是指在房屋建筑中，由各种构件（屋架、梁、板、柱等）组成的能够承受各种作用的体系。所谓作用是指能够引起体系产生内力和变形的各种因素，如荷载、地震、温度变化以及基础沉降等因素。

1.建筑结构的组成

建筑结构是由板、梁、柱、墙、基础等建筑构件形成的具有一定空间功能，并能安全承受建筑物各种正常荷载作用的骨架结构。

1）板是建筑结构中直接承受荷载的平面型构件，具有较大平面尺寸，但厚度却相对较小，属于受弯构件，通过板将荷载传递到梁或墙上。

2）梁一般指承受垂直于其纵轴方向荷载的线型构件，是板与柱之间的支撑构件，属于受弯构件，承受板传来的荷载并传递到柱上。

3）柱和墙都是建筑结构中的承受轴向压力的承重构件，柱是承受平行于其纵轴方向荷载的线型构件，截面尺寸小于高度，墙主要承受平行于墙体方向荷载的竖向构件，它们都属于受压构件，并将荷载传到基础上，有时也承受弯矩和剪力。

4）基础是地面以下部分的结构构件，将柱及墙等传来的上部结构荷载传递给地基。

2.建筑结构分析

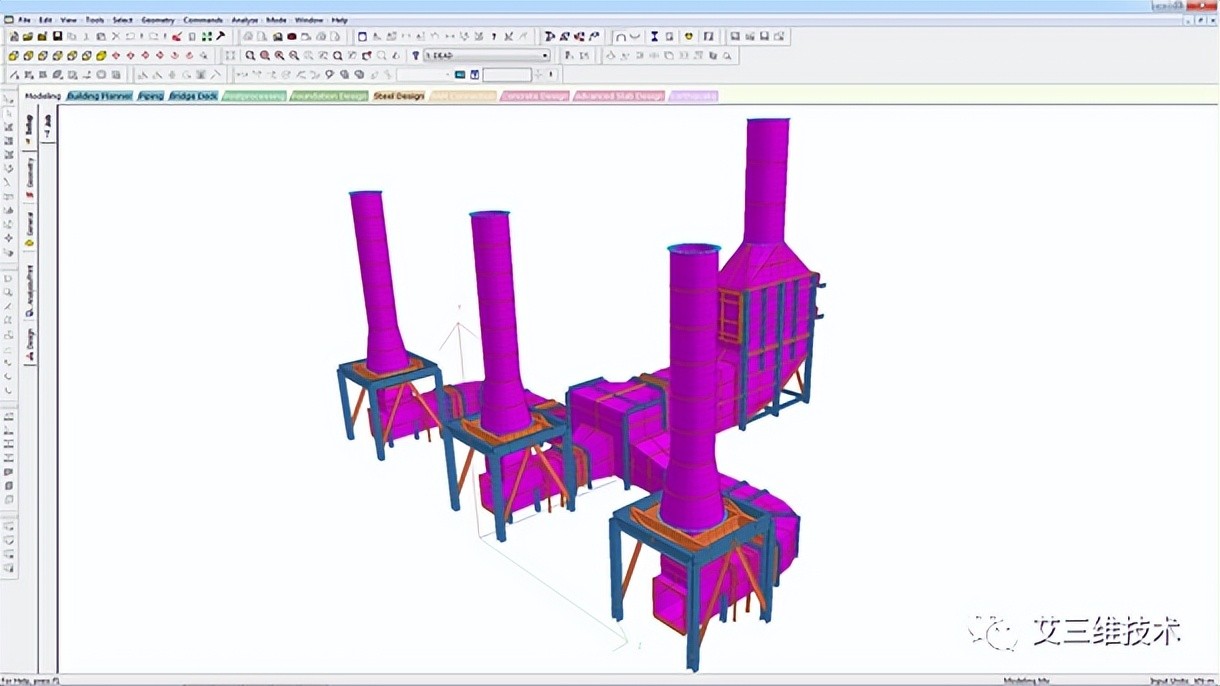

在建筑工程中，为了保证建筑的安全性，我们需要对建筑结构进行分析，使建筑能在使用期限内满足建筑的各项功能。建筑结构分析，需要使用钢结构计算分析软件STAAD。

STAAD 是一个全面集成的有限元分析和设计解决方案，包括良好的用户界面、可视化工具和国际设计规范。能用于分析受静力载荷、动力响应、土壤结构相互作用或风力、地震及移动载荷影响的几乎所有结构类型，确保按时、按预算完成任何复杂程度的钢结构、混凝土结构、木结构、铝结构和冷弯型钢结构项目。

1、分析重力和横向载荷

为各种载荷条件设计和分析简单或复杂结构，包括由重力引起的载荷（如恒载和活载）、跨越条件以及包括风力和地震在内的横向载荷。

2、遵循抗震要求

根据相关建筑规范设计和详细设计抗震系统，生成抗震载荷。在设计元素和设计框架及更大的结构系统（如果适用）时考虑这些作用力。在按比例分配和详细设计元素时，遵循所选设计规范的延展性要求。

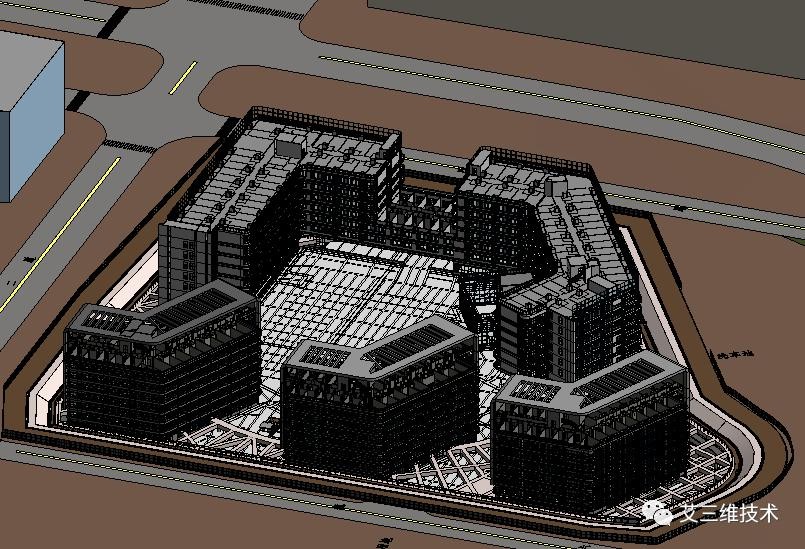

3、设计和分析结构模型

快速为整个结构建模，包括甲板、板、板缘和开口、梁、柱、墙、支架、扩展和连续基脚及承台。高效自动执行多个费时的设计和分析任务，并生成文档已就绪的实用系统和组件设计。

4、借助有限元进行设计和分析

使用我们最先进的有限元分析来准确高效地完成整个建筑结构的分析、设计和制图。使用我们的快速求解器减少或消除等待结果的时间。

5、设计梁、柱和墙

优化或分析梁、柱和墙的重力和横向载荷，以快速获得安全经济的设计。充满自信地生成符合美国标准以及许多国际设计规格和建筑规范的设计。

6、检查冷弯型截面设计

使用综合的冷弯型截面库设计轻型钢构件，无需使用单独的专用应用程序。

7、设计抗侧力框架

对斜撑框架和抗弯框架执行抗震和风力建筑规范检查。为您的结构项目快速获取安全可靠的设计。

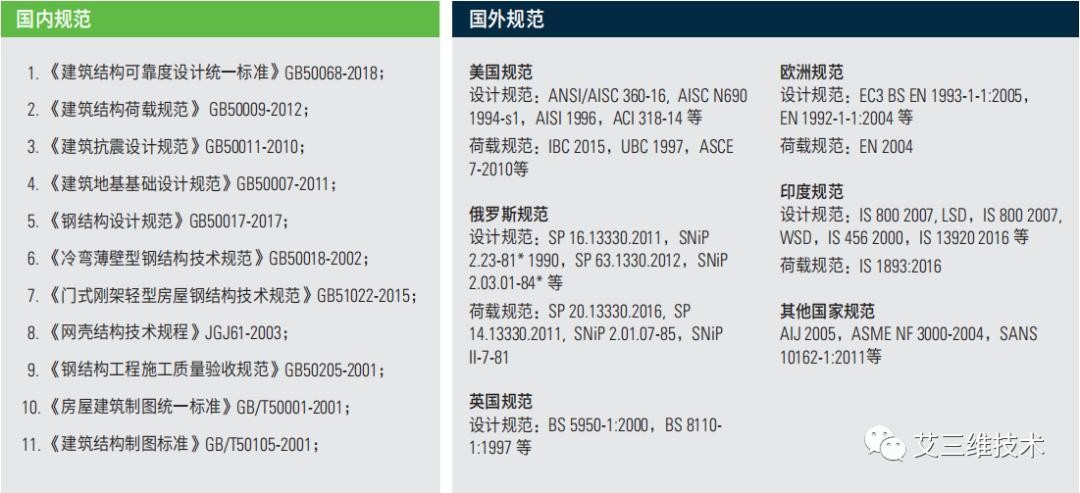

8、国际标准的设计

在您的产品设计中，使用广泛的国际标准与规格，扩展您的业务实践，利用全球的设计机会。受益于国际标准的广泛支持，充满信心的完成您的设计。

9、生成设计载荷和载荷组合

使用内置载荷生成器将规范要求的风力和抗震载荷应用于结构中。基于结构几何图形、批量和选定建筑规范条款，自动计算相关载荷参数，而无需单独手动计算。使用载荷组合生成器将这些横向载荷工况与重力和其他类型的负荷组合起来。

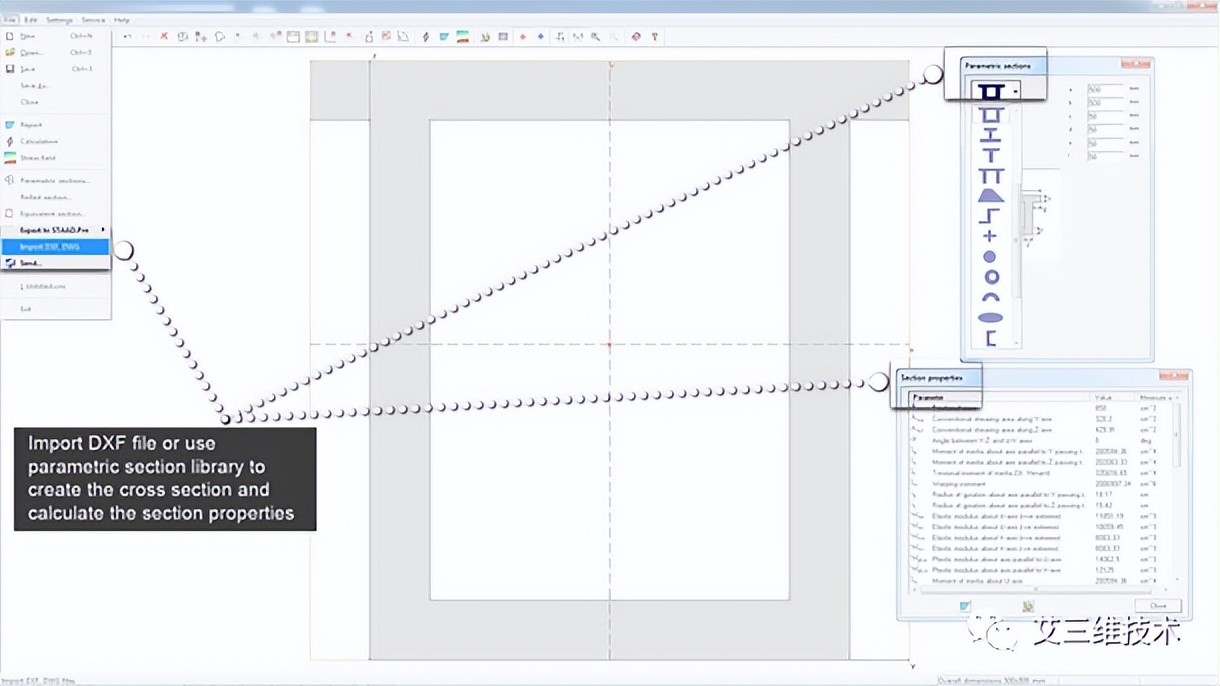

10、导入在 DXF 中创建的截面图形状

快速导入在 DXF 工程图中详细设计的以公制或英制自定义的截面剖面图。或者使用简单的关键尺寸或从一系列标准库中选取的标准来定义常规形状。

11、集成板筏和基础设计

使用集成在分析主模型中的专业应用程序设计板筏和基础。创建设计计算和钢筋工程图。使用 ISM 添加 BIM 模型中的设计信息。

12、集成钢结构结点设计

在单一集成的环境中设计钢结构结点。直接从三维分析中将焊点形态、构件尺寸和合力传输到钢结构结点设计应用程序中。这样可以实现高效的信息复用并减少因结构变化造成的返工量。

13、生成截面属性报告

快速计算截面属性并轻松生成自定义截面图的详细报告。

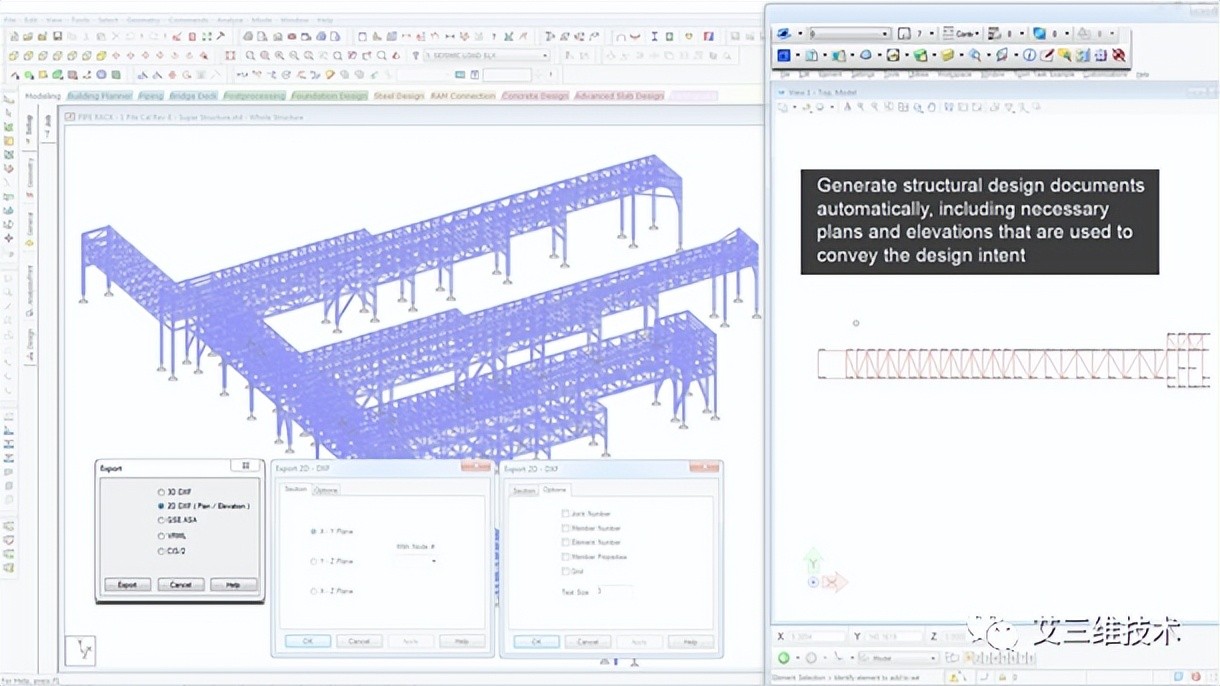

14、生成结构设计文档

自动生成结构设计文档，包括用于传递设计意图的必要平面图和立面图。对三维模型所作的更改会在文档中自动更新。

软件详情：这款大家都在用的三维结构分析和设计软件，你知道吗？
